工業大風扇在安裝時要進行測量，另外不同的建筑結構的安裝方法也不同，上文我們說過了工業吊扇這樣裝才安全，你學會了嗎？為您總結了工業吊扇的安裝方法，下面昊柏小編為您詳細解說工業大風扇現場測量指南及安裝方式說明。

1. 大型風扇安裝的基本條件

1) 安裝使用大型風扇受到制約的幾種情況。

廠房環境長期平均溫度大于42℃，無法給人降溫（冶煉廠，但可以加速冷卻）；工藝有無塵潔凈要求（電子、食品）；對風 速有 精  確要求（養殖業）；廠房有煙塵、粉塵、紙屑等；廠房內有產生熱源的設備；有工藝要求的氬弧焊、氣保焊等生產車間；

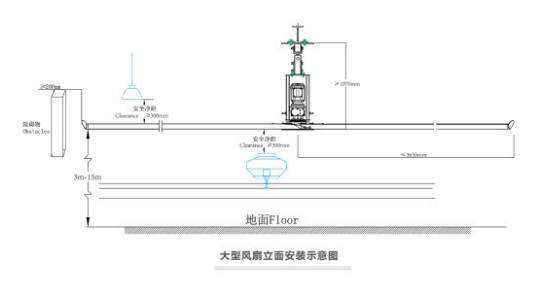

2) 安裝距離要求

l 建筑結構：H型鋼、工字鋼、混凝土方梁、排架、球柱型等房屋結構。

l 建筑總高度要求大于4.5m。

l 扇葉距離障礙物安全距離最小0.2m，安裝點距離下方障礙物（如行車）距離大于1.2m。

l 延長桿可選范圍：0.3m、0.5m、1m、1.5m、2m、2.5m……最長不超過6m。

輸入電源：380V/220V均可。

1.鋼結構的安裝

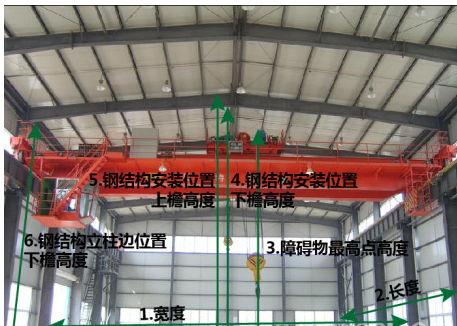

鋼結構的安裝方式及范圍

鋼結構廠房廣泛應用于車間、倉管等高大空間，是我公司安裝過程中最常見房屋結構。針對這類結構我公司設計出了不影響建筑本身結構的卡夾式安裝（見圖1），根據現場環境的不同在這種安裝方式的基礎上又發展出了直接安裝、側偏安裝、側偏延伸等安裝方式。

這種梁底卡夾式安裝方式一般要求安裝梁寬度在100mm至300mm之間（見圖2），如果梁寬大于300mm則需特別訂制安裝部件。

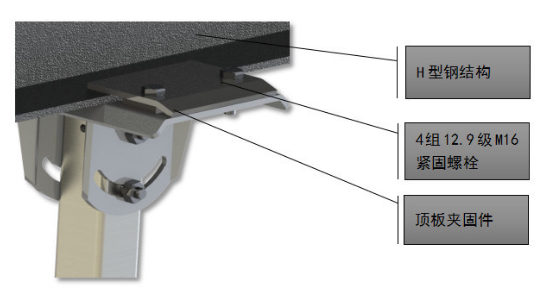

1) 安裝點位于主梁正下方的直接安裝

采用我公司設計的卡夾式安裝方式，4組12.9級M16緊固件緊固，此安裝方式設計為我公司專利技術，有以下特點：

l 安全可靠；

l 我公司專利安裝設計；

完全不破壞建筑結構。

2) 側面焊接

側面焊接是將風扇固定支架焊接在結構梁上，主機結構安裝于支架上的固定方式。此安裝方式通常是由于安裝結構中梁底到障礙物（行車、燈）的凈距小于1.2m，不能直接安裝在主梁底部，而梁高加上梁底到障礙物的凈距大于1.2m。

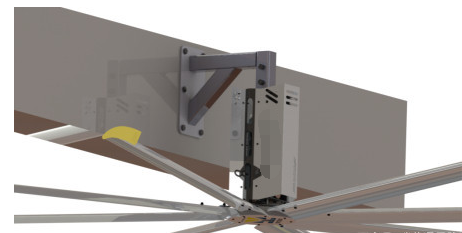

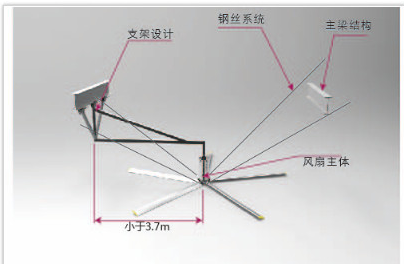

3) 側面延伸

側面延伸的安裝方式的適用條件和側面焊接類似，都是由于安裝無障礙凈距不夠而采用，側面延伸的安裝方式避免了在主梁上的焊接，受到很多租用廠房客戶的歡迎。

2. 磚混結構

1) 磚混結構的安裝方式和范圍

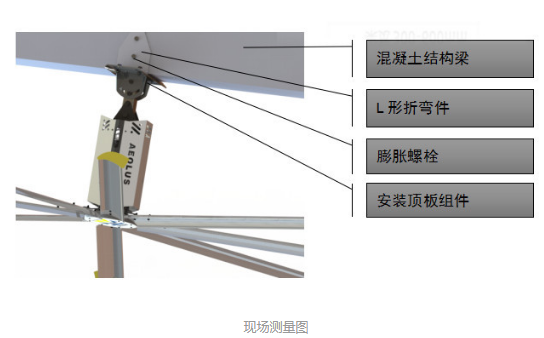

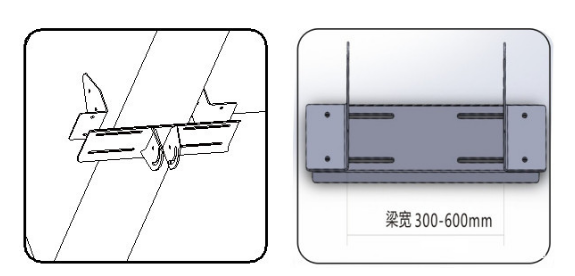

磚混結構的安裝方式為：在混凝土梁兩側各固定一個L形折彎件（膨脹螺栓固定），梁底放置頂板和L形折彎件固定，頂板底部連接延長桿或直接連接風扇。

這種結構安裝時要求梁寬在300mm至600mm之間，如果梁的寬（厚）度大于600mm則需要特別訂制安裝部件。

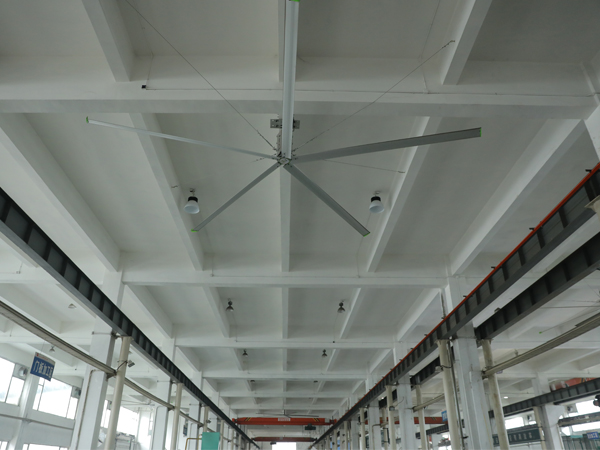

2) 磚混結構安裝點位于梁底的直接安裝

在安裝位置打4組孔，安裝折彎連接件，裝入M16膨脹螺栓。緊固風扇頂板，安裝風扇。

4組牽引鋼絲也采用膨脹螺栓緊固，保障風扇靜止與運轉時皆安全、穩定。

3) 磚混結構側裝

如果現場出現梁底與下方障礙物（如行車）的距離小于1.2m，我們通常采用下圖的側裝方式：

3. 球柱結構

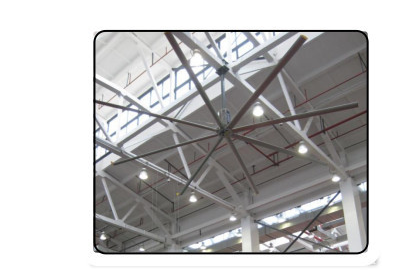

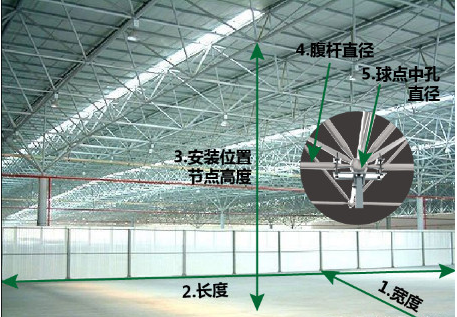

球柱型結構多見于現代化的大型場館，基于這種結構本身的特點，標準的安裝方式圖示如下：

4. 排架結構

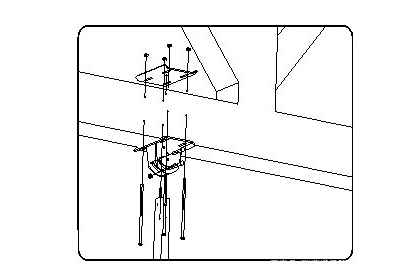

1）排架結構安裝圖示：

2) 排架結構的直接安裝

3) 排架結構側裝

安裝結構：

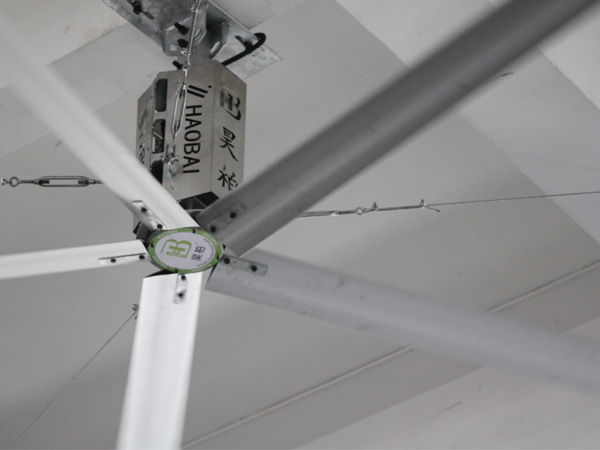

采用夾板緊固安裝方式，安全且不破壞結構。安裝后效果：

精 確測算及安裝，控制扇葉高度在梁底與行車頂正中，保證安全運行。

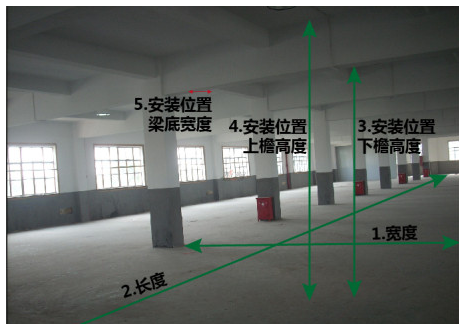

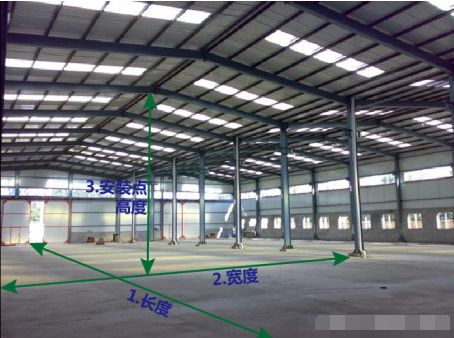

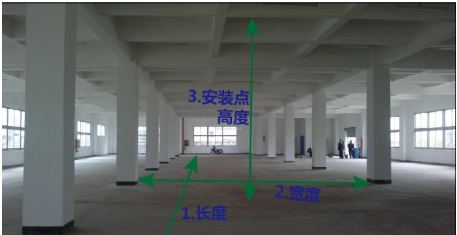

二. 大型風扇現場測量注意

1.測距儀功能按鍵說明

2. 安裝點判斷

1) 安裝點為可承重結構；

2) 安裝點要有足夠的安裝空間，或可通過移除障礙物滿足大于20cm凈空間的條件；

看完上面的測量指南以及安裝方式說明，不同建筑結構的廠房車間都可以找到合適的工業大風扇現場測量指南及安裝方式，河南昊柏環境設備有限公司擁有一支專業的測量安裝團隊，為用戶提供專業的售前售后服務。
